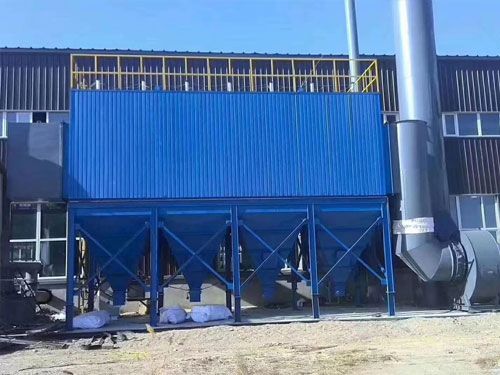

脈沖除塵器由集塵斗、上殼、中殼、下殼等部件組成。上殼、中殼和下殼為隔室結構。在運行過程中，含塵氣體通過進氣管進入集塵桶，粗塵顆粒直接落入集塵桶底部，細顆粒隨著氣流向上扭曲進入中下部箱體，粉塵體積附著在濾袋外表面，過濾后的氣體通過排氣扇進入凈氣體收集管-排氣管上方的儲罐并進入大氣?；仪鍧嵾^程包括首先切斷腔室的清潔空氣出口空氣管，以使腔室的織物袋處于無空氣流動的狀態（用空氣塞分離腔室以清潔灰）。然后用壓縮空氣打開脈沖閥，吹出脈沖灰。截止閥的關閉時間足以確保吹出后從濾袋中取出的灰塵沉積在灰塵桶中，以避免灰塵離開濾袋表面后的現象，然后使用氣流吹到相鄰濾袋的表面，以徹底清潔灰塵，排氣閥、脈沖閥和排灰閥的PLC。

  脈沖除塵設備正常工作時，含塵氣體通過進氣口進入集塵斗。由于氣體體積的快速膨脹，一些較厚的灰塵顆粒由于慣性或自然沉降而落入集塵桶中，其他大部分灰塵顆粒隨著氣流上升至袋室，經過濾袋過濾后，灰塵顆粒被截留在濾袋外，凈化后的氣體從內部進入上殼，從而達到除塵目的。集塵器中氣流的分布非常重要。應考慮如何避免高風速導致設備過濾器的高磨損區域。氣流分配板用于濾芯集塵器。氣流分布應非常穩定和均勻，有利于氣流上升和降塵。

  清灰過程包括首先切斷腔室的清潔空氣出口空氣管，使得腔室的織物袋處于沒有氣流的狀態。然后使用壓縮空氣打開脈沖閥，并通過脈沖噴射煙灰。截止閥的關閉時間足以確保灰塵在噴灑后從濾袋中沉淀下來，以避免灰塵從濾袋表面排出后的現象，然后使用氣流到相鄰濾袋表面以徹底清潔灰塵。排氣閥、脈沖閥、排灰閥等也有可編程控制器
